항만 Unloader

무선 관제 시스템 구축

설비 개요

선박에서 싣고 온 원료를 하역하기 위한 Unloader 설비는 하역용량 2000톤에 높이 80M 높이의 설비로 작업 시 400M를 계속 이동하는 설비이다.

설비 특성상 계속 이동해야 되기 때문에 그 동안 Reel Cable로 모든 정보를 관제실과 통신 해 왔으나 Reel Cable 구조상 Bit 단위의 20~30개 정도의 단순 정보에만 국한되어 상황 감시 및 문제점 파악에 어려움이 많아 생산성이 떨어지는 설비이다.

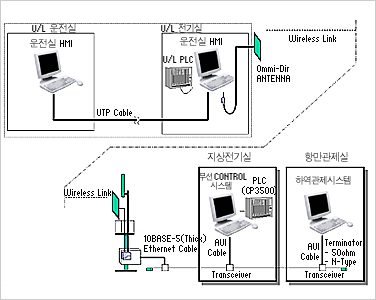

시스템 구성도

설비 개선 효과

Unloader 12대 전체를 무선 LAN으로 연결하여 살수량, 불출량, Hopper량 등의 Analog 정보와 각종 상태 정보, 고장정보, 선박 접안 정보 , 작업 지시 정보, Yard 적치 정보 등을 관제실, 운전실, 전기실, 정비실등이 Network으로 연결되어 실시간으로 상태감시 및 작업관리가 가능한 시스템이다.

또한 1~2년에 한번씩 교체 해야 하는 Reel Cable의 교체비용 절감에 기여하고 있다.

원료 부두 Unloader
