Laser Measurement Systems

​- LMS 레이저 스캐너

  • 작동원리

이차원 스케너 LMS 시리즈는 빛의 시간변화에 따른 상호 관계 법칙으로 일차원적인 거리를 측정합니다.



데이터 수집 방법은 발광부 레이저 빔을 360도 회전하는 밀러를 통해 각각의 앵글각도의 (1º / 0.5º / 0.25º)데이터를 수집하여 180º/100º의 지정한 각도로 데이터를 수집합니다.



LMS 레이져 스케너의 측정각도를 1스켄(180º)에 대한 데이터를 설정할때 앵글 각도를 0.5도로 하면 출력 데이타수는 361개의 데이터를 수집, 처리할 수 가 있습니다.

  • LMS 레이져 스케너 항만자동화 적용사례



Boom protection

LMS 2x1 mounted on boom to prevent collision with ship
vessels like bridge, antennas, smoke stack, or Containers etc. on ship deck (min. 2 LMS per crane).
Field set for warning and emergency stop.

Bucket - wheel excavator

Anti collision between excavator and bulk material.

As the excavator arm rotates the LMS detects the bulk material.

  • 적용사례

무인대차(AGV) | 3차원 측정 | 벌크 레벨 측정 | 코크스 부피레벨측정 | 쓰레기 소각장 부피측정 | 시트지 Edge 콘트롤 | 파이프 외경측정 | 물체의 외형측정 분류 | 콘테이너 외형측정 | LOOP 콘트롤 | 물체의 폭계 측정 | 물체의 두께 측정 | 물체의 길이 측정 | 안전영역 설정 | 제철소 | 항만자동화시스템 | 도로무인징수 시스템 제어























- 레이저 거리 센서




  • 특징

최소 1 M 부터 최대 2000 M 이상을 측정하여 RS-232 및 RS-422/485로 직접 Data를 츨력 할 수가 있으며, Current Signal 0~20mA, 4~20mA, Voltage Signal 0~10V 를 출력 할 수 있도록 설계된 제품으로 PLC나 Tranducer, AD Controller등과 직접 연결하여 직접 제어에 활용할 수 있습니다.

  • 적용사례​

물류창고 및 Yard 자동화
대차 및 열차의 충돌방지를 위한 무인제어
탱크내 레벨측정

LMS200                     LMS221                       LMS211

LMS220                                        LMS291

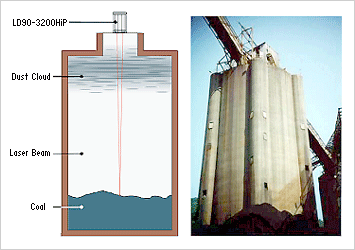

Level Measurement in a Coal Silo with High Dust Occurance

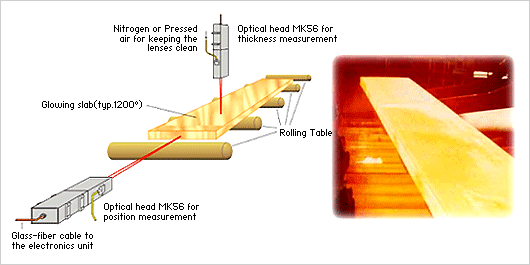

Contactless Automatic Measurement of the Position or the Thickness of Glowing Slabs in a Rolling Mill
