무선 송수신 제어기

​무선 송수신기 RFM07 시리즈

RFM07 시리즈는 무선 네트워크 컨트롤러로서 고성능 프로세서와 I/O 제어기능을 할 수 있으며, RS-232C, RS-485, Ethernet, Fiber Optics 등의 통신 기능을 보유하고 있습니다. 통신 프로토콜은 MODBUS-485, MODBUS/TCP 사용자 정의 프로토콜을 지원하는 유무선 통합 솔루션을 제공합니다. 따라서 본 제품은 케이블 포설이 어려운 원격설비의 무선 송.수신에 의한 소수량 I/O 제어 및 원격 모니터링 시스템 구축이 가능한 제품입니다.


무선 송수신기 (지상국)

ⓐ 외함 - 옥외 밀폐 벽취부형
Model NO. : RFM07-PN
SIZE : W520 * D280 * H550


ⓐ 지상국 송.수신기 모듈
Model NO. : RFM07-SP3
SIZE : W128 * D56 * H75


성능 및 사양


무선 송수신기 (차상국)

ⓐ 외함 - 옥외 밀폐 벽취부형
Model NO. : RFM07-PN
SIZE : W520 * D280 * H550


ⓐ 차상국 송.수신기 모듈
Model NO. : RFM07-SRF330, RFM07-EXT300
SIZE : W120 * D56 * H75


성능 및 사양

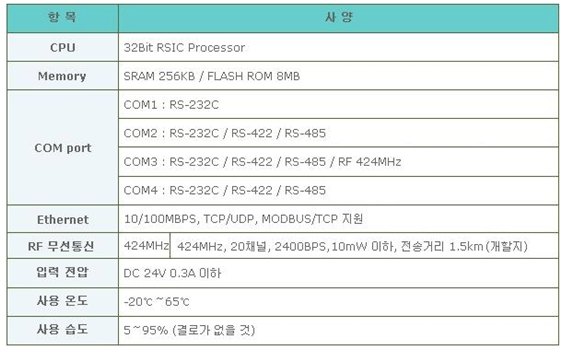

ⓐ RFM07-SRF330 (CPU 모듈)

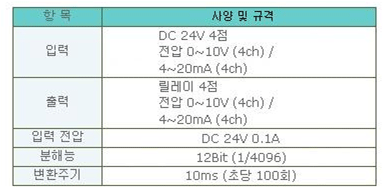

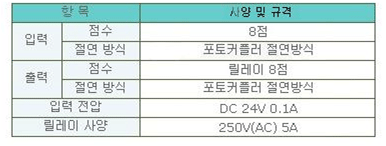

ⓐ RFM07-EXT300 (IO 확장모듈)

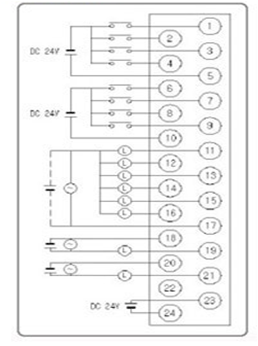

ⓐ RFM07-SRF330 (결선도)

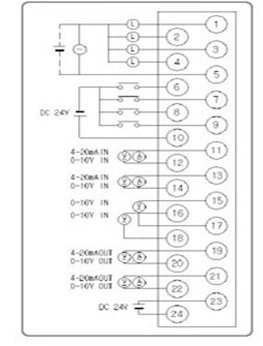

ⓐ RFM07-EXT300 (결선도)


I/O 확장

◈I/O 확장은 MODULE 4대까지 가능하고 디지털 입출력만 가능합니다.


안테나


◈ 안테나용 CABLE은 최대 5m입니다.



◈ 사양 및 특성
- Model NO. : ANT-402
- 사용주파수 : 144/430MHz
- 이득 : 3.0dB(144MHz), 5.5dB(430MHz)
- 내입력 : 200W
- 임피던스 : 50ohm
- 코넥터 : M형
- 안테나용 CABLE은 최대 5m입니다.

적용 예시

Cable 포설이 어려운 이동설비 소수량 I/O 제어 및 모니터링


원격설비 소수량 I/O 제어 및 모니터링


특징



1) 고성능 32bit 프로세서 채용
2) 디지털 입.출력, 아날로그 입.출력 제어 모듈
3) Ladder 방식에 의한 프로그래밍 가능
4) RS-232C, RS-485, POF 광케이블, Ethernet TCP/IP, RF 무선 통신지원
5) LCD와 키보드를 이용한 파라미터 설정, 상태표시 기능 보유
6) 10/100MBPS, MODBUS-485, MODBUS/TCP Ethernet 통신지원

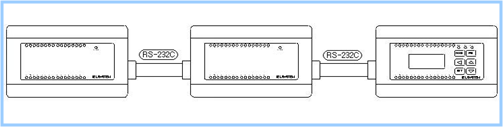

​시스템 구성도
